Nhắc đến các công trình lớn hay nhà phố xây trên nền đất yếu, móng cọc được biết đến như là giải pháp chịu tải cốt lõi được các kỹ sư tin tưởng. Để có một hệ móng cọc thực sự vững chắc, không chỉ phụ thuộc vào kỹ thuật ép cọc bê tông mà còn nằm ở chất lượng vật liệu đổ đài móng. Bài viết này sẽ giúp các nhà thầu hiểu hơn về thực tế móng cọc là gì, cấu tạo móng cọc chuẩn và hướng dẫn cách chọn cát, đá để công trình bền vững hàng chục năm.
Móng cọc là gì? Tại sao phải sử dụng móng cọc?
Khái niệm cần biết
Móng cọc là loại móng sử dụng các cọc được đóng, ép hoặc khoan sâu xuống lòng đất để truyền tải trọng của công trình xuống các lớp đất cứng bên dưới. Nhờ đó, móng cọc giúp tăng khả năng chịu lực, hạn chế tình trạng lún lệch và đảm bảo sự ổn định cho công trình, đặc biệt trên những khu vực có nền đất yếu.
3 trường hợp bắt buộc phải thi công móng cọc
Trong quá trình cung ứng vật tư xây dựng cho hàng trăm công trình tại khu vực miền Nam, SG Megacons nhận thấy các nhà thầu luôn bắt buộc dùng hệ thống móng cọc bê tông trong các tình huống sau:
- Nền đất cực yếu: Đất bùn sét, ao hồ san lấp, đất ruộng cũ (rất phổ biến tại TP. Thủ Đức, Quận 12, Bình Chánh). Nếu dùng móng nông trên nền đất này, nhà chắc chắn sẽ bị sụt lún nghiêng sau một thời gian ngắn.
- Công trình có tải trọng cực lớn: Nhà phố trên 3 tầng, biệt thự lớn, xưởng công nghiệp.
- Xây chen tại các khu đô thị chật hẹp: Việc thi công cọc giúp hạn chế việc phải đào móng quá sâu, giảm thiểu tối đa nguy cơ sạt lở hoặc ảnh hưởng đến móng của nhà hàng xóm liền kề.

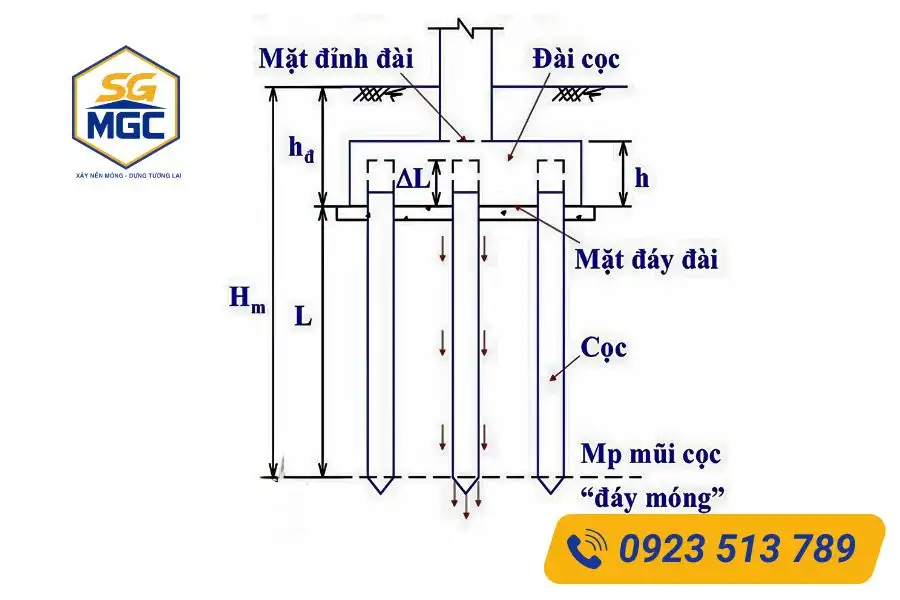

Cấu tạo móng cọc tiêu chuẩn
Để chịu được áp lực khổng lồ của công trình phía trên, kết cấu móng cọc hoàn chỉnh phải gồm hai bộ phận chính phối hợp nhịp nhàng.
Phần cọc
Đây là những thanh trụ dài đâm sâu vào lòng đất. Trong xây dựng dân dụng hiện nay, các thợ thầu thường dùng móng cọc bê tông cốt thép vuông hoặc móng cọc ly tâm đúc sẵn. Giúp cọc chịu lực nén dọc trục và một phần lực ma sát từ đất xung quanh thân cọc để giữ ngôi nhà không bị lún xuống.
Phần đài cọc
Đài cọc (hay còn gọi là mũ móng, đài móng cọc) là khối bê tông cốt thép đúc nguyên khối nằm trên đầu các cọc. Đài cọc có nhiệm vụ liên kết cụm cọc lại với nhau thành một khối vững chắc và phân bổ đều lực từ thân cột nhà xuống từng cây cọc.
Kích thước đài móng cọc phụ thuộc rất nhiều vào số lượng cọc, đường kính cọc và tải trọng của công trình truyền xuống. Kỹ sư sẽ tính toán chi tiết cách bố trí cọc trong đài sao cho lực được dàn đều, tránh tình trạng ứng suất cục bộ gây nứt vỡ.
Những nguyên liệu làm nên móng cọc kiên cố tránh sụt lún
Bên cạnh cọc đúc sẵn, một hệ móng hoàn chỉnh không thể thiếu phần đài móng vững chắc. Khâu thi công cơ giới thường được giao cho các đơn vị chuyên nghiệp, nhưng phần đổ đài cọc và lót móng lại do nhà thầu chính thực hiện trực tiếp tại công trình. Việc thiết kế móng cọc có chuẩn xác đến đâu mà chọn sai các nguyên liệu làm nên móng cọc ở bước này sẽ phá hỏng toàn bộ sức chịu lực.
Tầm quan trọng của các nguyên liệu đổ bê tông đài cọc
Đài móng luôn phải nằm dưới lòng đất, chịu ẩm ướt liên tục. Nếu bê tông đài móng không đặc chắc do vật liệu kém chất lượng, nước ngầm sẽ thấm vào làm rỉ sét hệ thống thép bên trong. Chỉ trong vài năm, cốt thép bị phá hủy, đài móng nứt toác, công trình phía trên sẽ đối mặt với rủi ro lún nghiêng rất khó sửa chữa.
Tiêu chuẩn chọn nguyên liệu làm móng cọc chuẩn TCVN
Để hệ móng cọc đạt khả năng chịu lực và độ bền theo thiết kế, các vật liệu sử dụng cần đáp ứng yêu cầu kỹ thuật và tiêu chuẩn chất lượng trong xây dựng. Dưới đây là những loại vật liệu quan trọng thường được sử dụng trong thi công móng cọc, đài cọc và dầm móng:
- Cát hạt to (Cát bê tông): Nên sử dụng cát vàng, có mô đun độ lớn từ 2.0 trở lên, ít tạp chất và không lẫn bùn sét. Vì loại cát này đáp ứng yêu cầu của TCVN 7570:2006 giúp bê tông đạt cường độ và độ ổn định cao.
- Đá 1×2: Đá phải sạch bột phấn, không lẫn rễ cây hay đất mùn. Đá từ các mỏ Thiện An thường được giới kỹ sư ưa chuộng nhờ độ cứng đá xanh và tỷ lệ thoi dẹt thấp. Đây là nguyên liệu chính định hình độ cứng của đài móng.
- Đá 4×6 hoặc đá 5×7 lót móng: Trước khi đan thép đài móng, cần rải một lớp nguyên liệu đá 4×6 hoặc 5×7 len chặt vào nền đất để tạo lớp đệm cứng, ngăn bùn đất trồi lên làm bẩn thép cốt móng.
- Thép xây dựng: Chọn thép đạt tiêu chuẩn chất lượng, có nguồn gốc xuất xứ rõ ràng và đúng theo yêu cầu kỹ thuật được kỹ sư chỉ định khi thiết kế móng cọc.
- Xi măng đúc cọc và đài móng: Sử dụng các loại xi măng chuyên dụng cho bê tông cường độ cao, đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn hiện hành trong xây dựng.
VLXD SG Megacons – Đơn vị cung cấp vật liệu xây dựng đổ móng cọc uy tín tại TP.HCM
NHẬN BÁO GIÁ CÁT ĐÁ MIỄN PHÍ CHỈ TRONG 5 PHÚT
Liên hệ ngay Sài Gòn Megacons để được tư vấn chuyên sâu 24/7
ZALO
FACEBOOK Megacons tự hào là đơn vị cung cấp cát đá xây dựng cho hàng trăm khách hàng và rất nhiều công trình lớn nhỏ tại TP.HCM. Với hơn 16 năm kinh nghiệm trong ngành vật liệu xây dựng, chúng tôi cam kết mang đến nguồn vật tư đạt tiêu chuẩn chất lượng, giao hàng đúng tiến độ và đáp ứng yêu cầu kỹ thuật cho từng hạng mục công trình.
Điều kiện và quy trình giao hàng linh hoạt: Chúng tôi sở hữu đội xe ben 16m³ hiện đại, sẵn sàng vận chuyển cát đá vào các hẻm nhỏ hoặc giao khối lượng lớn cho mặt bằng rộng, đáp ứng tiến độ đổ bê tông 24/7.
Cam kết bảo vệ quyền lợi khách hàng:
- Cân đủ – đo thật: Tuyệt đối minh bạch khối lượng, giao đúng số khối cát đá đã cam kết. Khách hàng trực tiếp đo lại kích thước thùng xe tại công trình.
- Cát đá sạch chuẩn đổ bê tông: Cung cấp đúng loại cát hạt, đá 1×2 xanh không tạp chất, bảo đảm cho mọi đài móng cọc cứng cáp nhất.
- Báo giá chi tiết: Hàng hóa xuất trực tiếp từ bãi và mỏ, giúp tối ưu chi phí dự toán cho công trình.
Phân loại móng cọc phổ biến trong xây dựng dân dụng
Móng cọc được phân thành 2 loại dựa trên nhiều tiêu chí khác nhau như: cấu tạo đài móng, vị trí bố trí cọc và phương pháp thi công. Mỗi loại móng cọc sẽ có đặc điểm chịu lực, phạm vi ứng dụng và chi phí xây dựng riêng, phù hợp với từng điều kiện địa chất và quy mô công trình.
Phân loại theo đài móng
- Móng cọc đài thấp: Đài cọc được bố trí chìm dưới nền đất, giúp liên kết các cọc thành một khối vững chắc để chịu tải cho công trình. Loại móng này thường được áp dụng cho nhà phố, nhà cấp 4 và nhà nhiều tầng trên nền đất yếu nhờ khả năng hạn chế lún hiệu quả.
- Móng cọc đài cao: Đài cọc nằm cao hơn mặt đất. Cọc vừa chịu được lực nén, vừa chịu được lực uốn. Thường thấy ở các công trình có tầng hầm, bến cảng, cầu đường.
- Ngoài ra còn có các loại khác tùy vào vị trí thi công như: móng cọc đúng tâm (khi có mặt bằng rộng, cọc nằm chính giữa trọng tâm cột) và móng cọc lệch tâm (thường gặp khi xây nhà phố sát vách hàng xóm, đài móng không thể nhô sang phần đất bên cạnh).

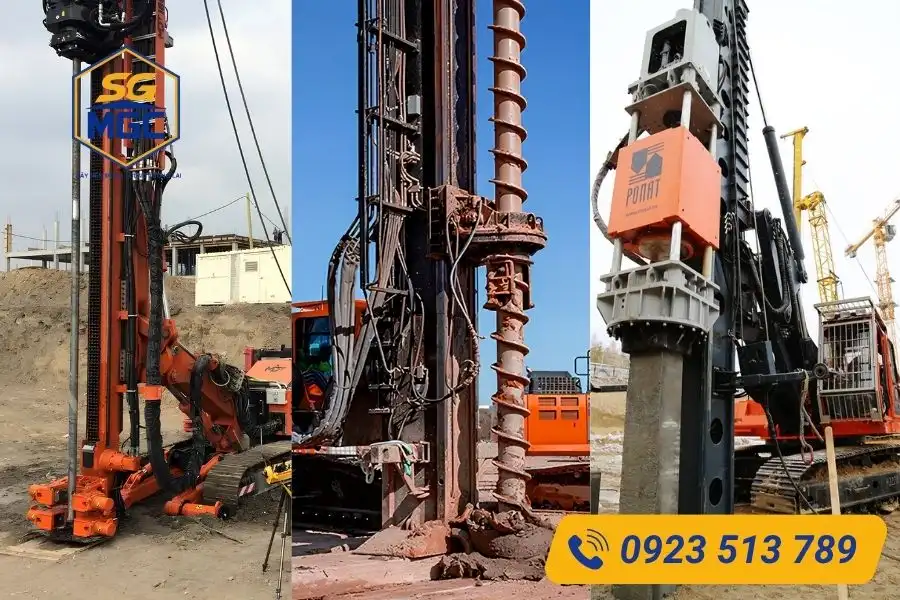

Phân loại theo phương pháp thi công
- Móng cọc ép: Dùng lực tĩnh từ máy ép (ép neo hoặc ép tải) để đẩy cọc bê tông xuống đất. Kỹ thuật ép cọc bê tông này máy chạy êm, ít ồn, phổ biến cho nhà phố.
- Móng cọc khoan nhồi: Thường gọi tắt là móng cọc nhồi, phương pháp này tiến hành khoan một lỗ sâu xuống đất, thả lồng thép và trực tiếp đổ bê tông vào lỗ khoan. Chịu tải cực kỳ tốt nhưng chi phí cao, đòi hỏi kỹ thuật đổ bê tông khắt khe, kiểm soát bùn khoan tốt.
- Cọc đóng: Dùng búa máy đóng cọc. Gây ồn và rung chấn mạnh nên hiện tại hiếm khi được cấp phép thi công trong các khu dân cư đông đúc.
Ưu nhược điểm của móng cọc
Ưu điểm vượt trội
- Sức chịu tải cực lớn, chống lún lệch, lún không đều hiệu quả nhất.
- Là giải pháp duy nhất an toàn khi xây nhà trên các nền đất yếu, đất ao bùn.
- Tiết kiệm khối lượng đào đắp đất đá so với làm móng băng nguyên khối.
Nhược điểm cần lưu ý
- Chi phí móng cọc cao hơn hẳn so với móng băng hay móng đơn do phải trả thêm tiền mua cọc và thuê máy thi công.
- Đòi hỏi mặt bằng đủ rộng để xe ben chở cọc và máy ép cơ giới có thể di chuyển vào thi công.
Những lưu ý quan trọng khi thiết kế móng cọc
Thiết kế móng cọc là công đoạn quyết định đến khả năng chịu tải và độ ổn định của toàn bộ công trình. Một phương án thiết kế hợp lý không chỉ giúp công trình vận hành an toàn mà còn tối ưu chi phí thi công và hạn chế các rủi ro về lún nứt trong quá trình sử dụng. Để đạt hiệu quả cao, việc thiết kế cần dựa trên điều kiện địa chất thực tế, tải trọng công trình và các yêu cầu kỹ thuật như sau:
Các quy chuẩn áp dụng trong thiết kế móng cọc
Khi thiết kế móng cọc, cần tuân thủ các tiêu chuẩn về nền móng, kết cấu bê tông cốt thép và khảo sát địa chất công trình. Những quy chuẩn này giúp xác định chính xác khả năng chịu tải của cọc, chiều sâu đặt móng, kích thước đài cọc cũng như các yêu cầu an toàn trong quá trình thi công và khai thác công trình.
Nguyên tắc thiết kế móng cọc đài thấp
Móng cọc đài thấp là giải pháp nền móng được sử dụng phổ biến trong nhà ở dân dụng, nhà phố và các công trình có quy mô vừa và nhỏ. Khi thiết kế loại móng này cần đặc biệt lưu ý:
- Xác định số lượng cọc phù hợp với tải trọng công trình.
- Bố trí khoảng cách giữa các cọc theo đúng tiêu chuẩn kỹ thuật.
- Tính toán kích thước đài cọc để đảm bảo khả năng truyền tải trọng.
- Kiểm tra khả năng chịu lực của đài cọc và hệ cọc bên dưới.
- Đảm bảo liên kết giữa cọc và đài cọc hoạt động ổn định, hạn chế lún lệch.
Thiết kế móng cọc cho nhà dân dụng
Móng cọc nhà dân thường được áp dụng cho nhà phố, nhà xây chen trong khu dân cư hoặc các công trình xây dựng trên nền đất yếu. Việc sử dụng hệ cọc giúp truyền tải trọng công trình xuống các lớp đất có khả năng chịu lực tốt hơn, từ đó hạn chế tình trạng lún lệch và nứt kết cấu trong quá trình sử dụng.
Có hai loại móng cọc được sử dụng phổ biến trong thiết kế nhà dân hiện nay là:
- Cọc bê tông ly tâm: Có dạng hình tròn, được sản xuất theo công nghệ quay ly tâm nên có độ bền cao và khả năng chịu tải tốt. Các đường kính thường gặp gồm D300, D350, D400 và D500.
- Cọc bê tông cốt thép vuông: Đây là loại cọc được sử dụng rộng rãi trong nhà ở dân dụng nhờ chi phí hợp lý và dễ thi công. Các kích thước phổ biến gồm 200x200mm, 250x250mm, 300x300mm, 350x350mm và 400x400mm.
Thiết kế móng cọc cừ tràm trên nền đất yếu
Cừ tràm là giải pháp gia cố nền được áp dụng phổ biến tại những khu vực có nền đất yếu và mực nước ngầm cao. Khi thiết kế cần xác định mật độ đóng cừ, chiều dài cừ và diện tích xử lý nền phù hợp với tải trọng công trình. Mặc dù có chi phí thấp hơn nhiều loại móng khác, nhưng phương án này chỉ phù hợp với công trình có tải trọng nhỏ và điều kiện địa chất thích hợp.
Tính toán kết cấu móng cọc
Tính toán móng cọc là bước quan trọng trong quá trình thiết kế nền móng nhằm xác định số lượng cọc, chiều dài cọc, kích thước đài cọc và khả năng chịu tải của toàn bộ công trình. Việc tính toán cần dựa trên tải trọng công trình, điều kiện địa chất khu vực xây dựng và các tiêu chuẩn thiết kế hiện hành. Một hệ móng được tính toán chính xác sẽ giúp công trình làm việc ổn định, hạn chế lún lệch và kéo dài tuổi thọ sử dụng.
Cách tính sức chịu tải móng cọc đài thấp
Công thức tính cọc đài thấp:
– Chọn loại đài cọc theo kích thước tiêu chuẩn. Độ chôn h ≥ 0,7h min
Trong đó h (min) = Tan (45 − φ 2 √ ΣH γb )
Trong đó:
- φ, γ: góc ma sát trong và trọng lượng tự nhiên của đất từ đáy móng trở lên
- ΣH: tổng tải trọng ngang tác dụng lên móng
- b: Cạnh của đáy đài theo phương thẳng góc với tổng lực ngang ΣH
– Xác định số lượng cọc và vị trí n = β = N
P
Trong đó:
- N: tải trọng tại cao trình đáy móng
- P: Sức chịu tải của cọc
- β: hệ số = 1 ÷ 1.5
– Kiểm tra trọng tải
Cách tính sức chịu tải móng cọc ép
– Xác định sơ bộ chiều sâu đặt mũi cọc, đường kính, chiều sâu đặt đài cọc.
– Xác định lực chịu tải của các cọc theo đặc trưng đất nền
Q A a = Qk Kk
Trong số:
- Q A a: sức chịu trọng tải cho phép tính toán cọc
- Kk: hệ số an toàn = 1,4
- Qk: Sức chịu tải tiêu chuẩn
– Xác định sức chịu tải tiêu của cọc khoan nhồi theo chỉ tiêu cường độ của đất nền
Q B a = Qs FSs + Qp FSp
- Qs: sức chịu tải cực hạn do ma sát bên
- Qp: Sức chịu tải cực hạn do sức chống mũi
- FSs: Hệ số an toàn cho thành phần ma sát bên
- FSp: Hệ số an toàn cho sức chống chịu
– Tính trọng tải lên móng
Aᵏ =Aⁿ 1.15
– Xác định số lượng cọc sơ bộ
Cách tính sức chịu tải móng cọc cừ tràm
Đây là phương pháp phổ biến được các nhà thầu xây dựng sử dụng.
Số lượng cọc cừ tràm thi công trên 1m² được tính theo công thức:
n = 4000 × (e0 − eyc) / [π × d² × (1 + e0)]
Trong đó:
- n: số lượng cọc
- d: đường kính cọc
- e0: độ rỗng tự nhiên
- eyc: độ rỗng yêu cầu
Từ công thức trên ta thấy:
- Đất yếu có độ sệt IL = 0,55 ÷ 0,60, cường độ R0 = 0,7 ÷ 0,9 kg/cm² đóng 16 cọc cho 1m².
- Đất yếu có độ sệt IL = 0,7 ÷ 0,8, cường độ R0 = 0,5 ÷ 0,7 kg/cm² đóng 25 cọc cho 1m².
- Đất yếu có độ sệt IL > 0,80, cường độ R0 < 0,5 kg/cm² đóng 36 cọc cho 1m².
Cách tính sức chịu tải móng cọc khoan nhồi
– Chọn vật liệu thi công
Bê tông cọc: B25:Rb = 145 kG/cm² Rbt = 10,5 kG/cm²
– Sức chịu tải cọc
Pv = (m1m2 RbAb + RsAs)
– Xác định sức chịu tải theo đất nền
Q B a = Qs FSs + Qp FSp
- Qs: sức chịu tải cực hạn do ma sát bên
- Qp: Sức chịu tải cực hạn do sức chống mũi
- FSs: Hệ số an toàn cho thành phần ma sát bên
- FSp: Hệ số an toàn cho sức chống chịu
Móng cọc là giải pháp bảo chứng cho độ an toàn của những công trình hoặc nhà xây trên đất yếu. Dù tốn kém chi phí ban đầu, nhưng sự kiên cố mang lại là vô giá. Để nền móng thực sự vững chắc, chủ nhà và nhà thầu không chỉ cần chú trọng kỹ thuật ép cọc bê tông mà còn phải kiểm soát khắt khe nguồn vật tư cát, đá, xi măng, sắt thép dùng đổ đài cọc. Cần báo giá cát xây dựng, đá xây dựng hoặc vật liệu làm móng cọc? Liên hệ MegaCons ngay hôm nay qua số điện thoại/zalo 0923.513.789 để được tư vấn và nhận báo giá nhanh, chính xác theo khu vực công trình.
